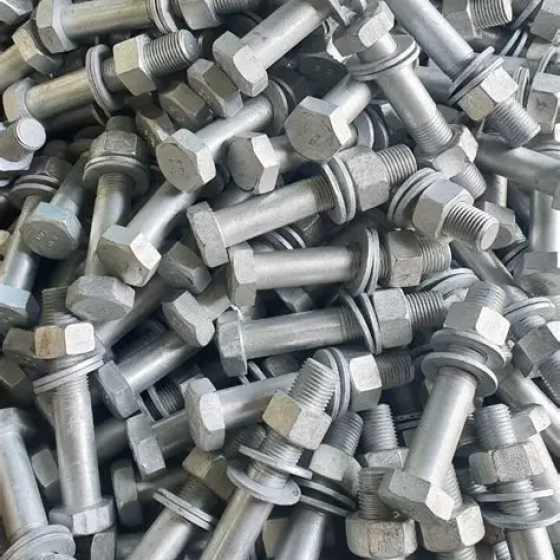

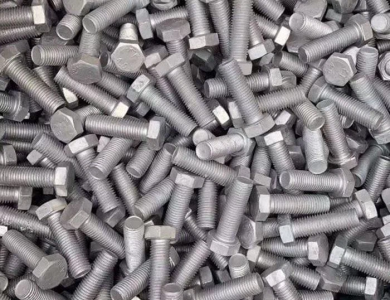

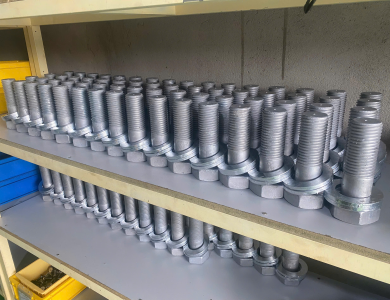

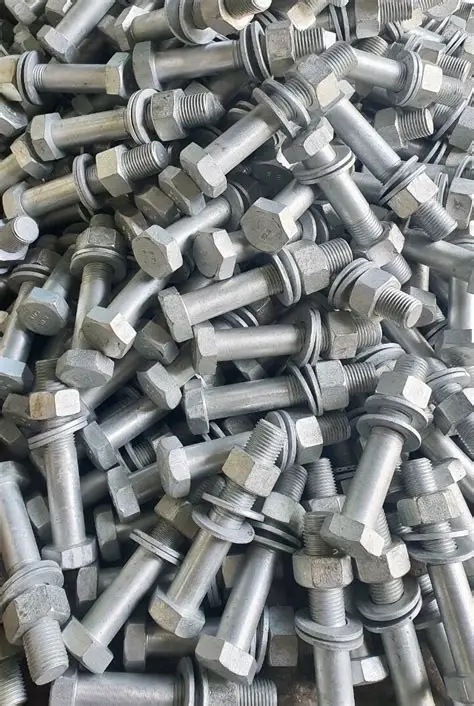

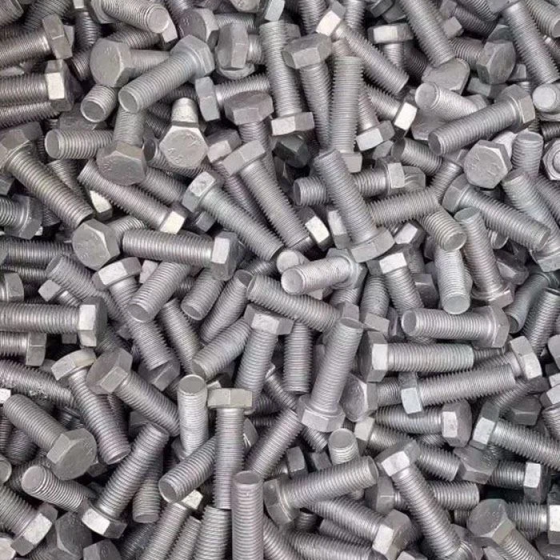

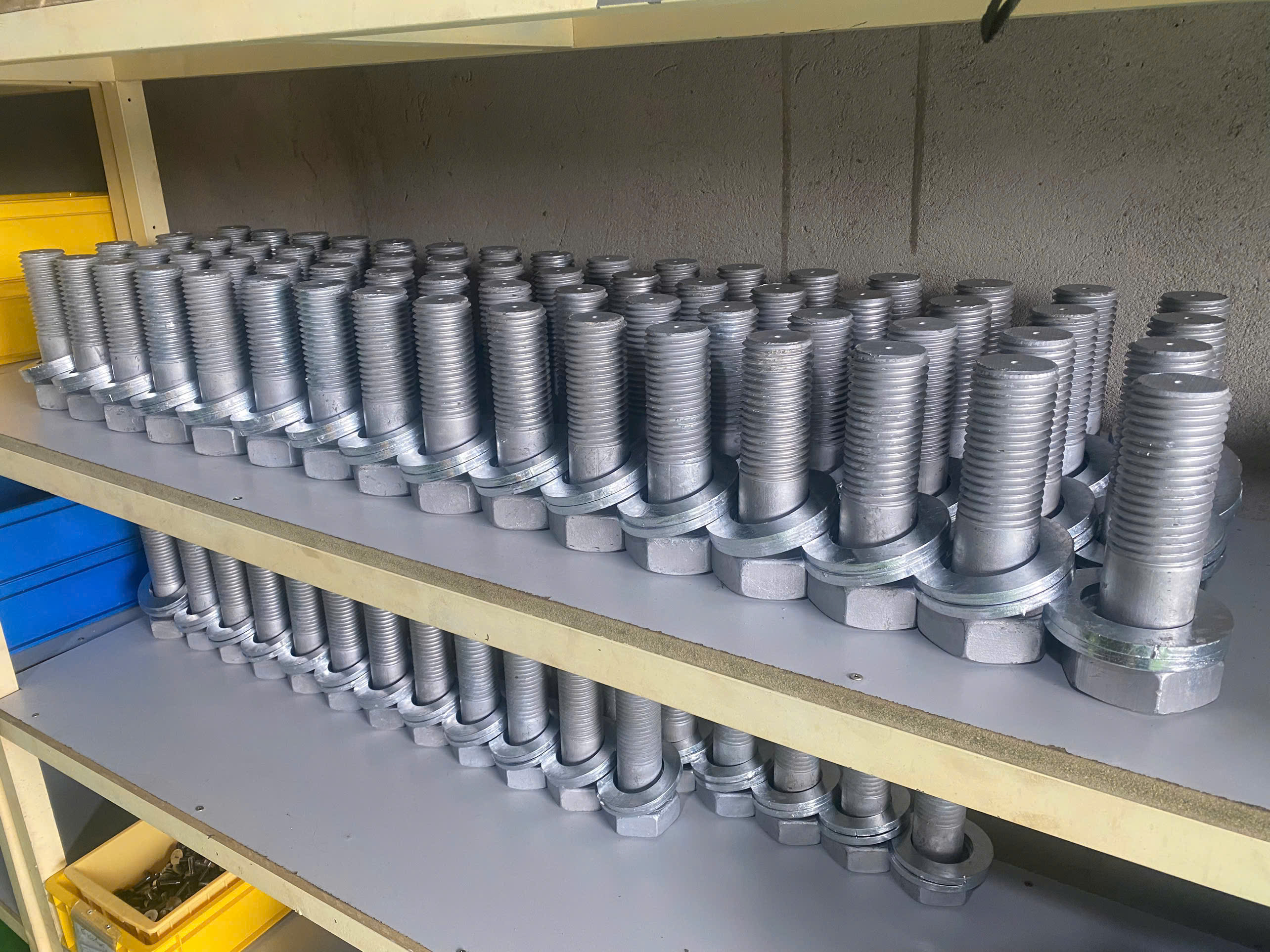

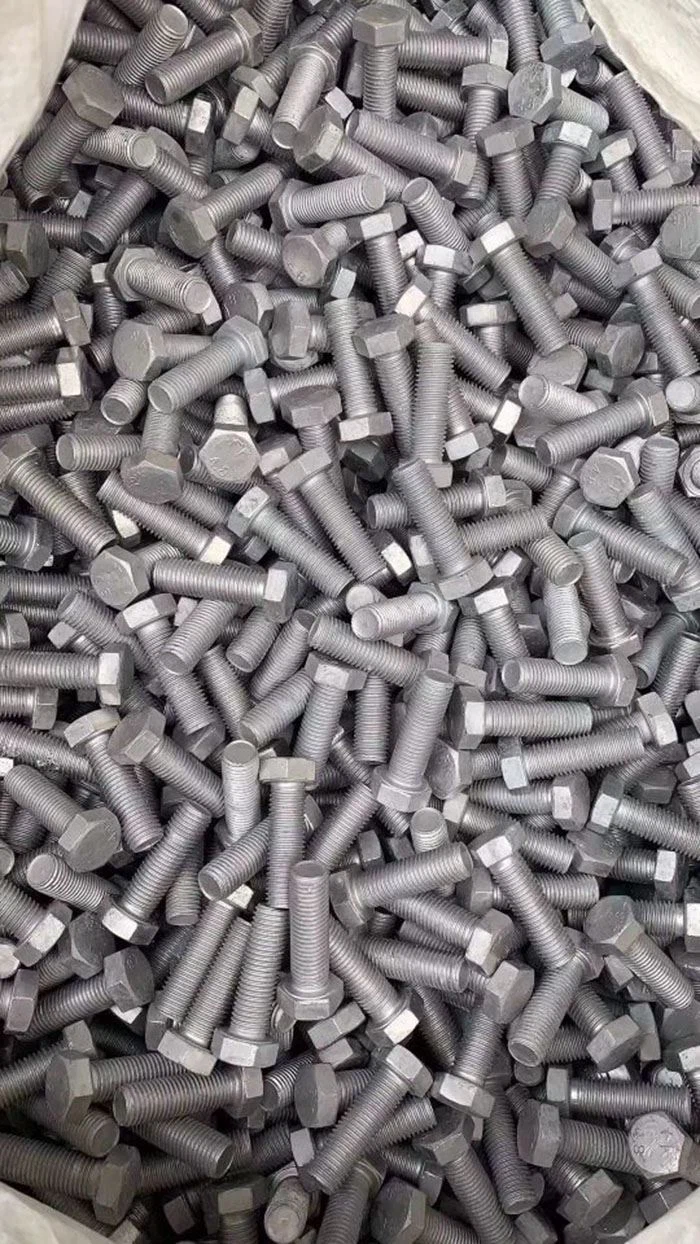

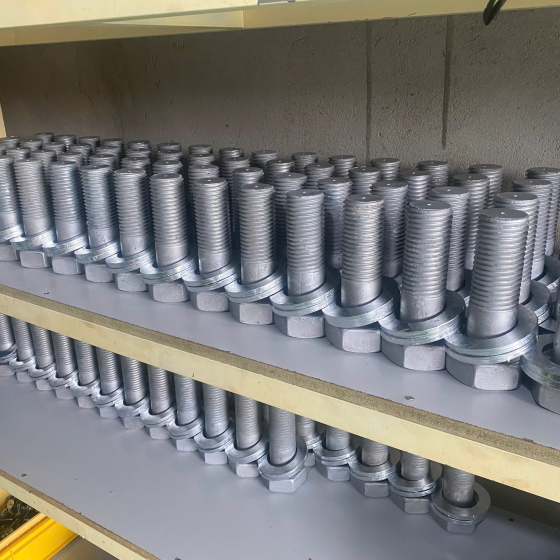

Bulong Tiêu Chuẩn EN 14399 - 3

Giá:

Liên hệ

BULONG DIN EN 14399- LÀ GÌ?

DIN EN 14399-3 là tiêu chuẩn sản xuất bulong và tán được sử dụng rộng rãi tại các nước châu Âu trong các lĩnh vực chính như Điện hạt nhân, Tháp gió, Công nghiệp ô tô, Đường sắt, Điện tử, Công nghiệp xây dựng… Có cấp bền tương đương 8.8 trong TCVN 1916:1995 và được gia công từ thép SCM 435 tại nhà máy của Cơ Khí Hoàng Khánh. Đi kèm cùng với long đền DIN EN 14399-3, DIN EN 14399-5

THÔNG SỐ KỸ THUẬT:

Sản phẩm:         Bulong Liên Kết Đầu Lục Giác
Tiêu Chuẩn:      DIN EN 14399 – Part 3
Cấp Bền:            8.8 ; …
Kích Thước:
➣ Mét:    M10 - M100       ➣ Inch:     3/8" - 4“
Bước Ren: Mét                   ➣ Inch:   UNC / UNF / UN

Vật Liệu: HDG ; Dacromet ; Geomet 321 ® & 500 ® ;…
Ngành Hàng: Kết Cấu, Công Nghiệp, Dầu khí , Hóa Chất,...

Kích thước:

T hread Size			M12	(M14)	M16	(M18)	M20	M22	M24	M27	M30	M36
d			M12	(M14)	M16	(M18)	M20	M22	M24	M27	M30	M36
P	Pitch		1.75	2	2	2.5	2.5	2.5	3	3	3.5	4
b	Ref.	L≤125	30	34	38	42	46	50	54	60	66	78
		125＜L≤200	/	40	44	48	52	56	60	66	72	84
		200＜L	/	/	/	/	65	69	73	79	85	97
c	max		0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
c	min		0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4
ds	max		12.7	14.7	16.7	18.7	20.84	22.84	24.84	27.84	30.84	37
ds	min		11.3	13.3	15.3	17.3	19.16	21.16	23.16	26.16	29.16	35
dw	min		20.1	22	24.9	27.7	29.5	33.3	38	42.8	46.6	55.9
e	min		23.91	26.17	29.56	32.95	35.03	39.55	45.2	50.85	55.37	66.44
k	max		7.95	9.25	10.75	12.4	13.4	14.9	15.9	17.9	19.75	23.55
k	min		7.05	8.35	9.25	10.6	11.6	13.1	14.1	16.1	17.65	21.45
r	min		1.2	1.2	1.2	1.5	1.5	1.5	1.5	2.0	2.0	2.0
s	max		22	24	27	30	32	36	41	46	50	60
s	min		21.16	23.16	26.16	29.16	31	35	40	45	49	58.8
Length of Thread b			-	-	-	-	-	-	-	-	-	-

l			M12		M16		M20		M22		M24		M27		M30		M36
Danh nghĩa	Tối thiểu	Tối đa	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
Danh nghĩa	Tối thiểu	Tối đa	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
35	33,75	36,25	6,75	12
40	38,75	41,25	11,75	17	6	12
45	43,75	46,25	16,75	22	11	17	4,5	12
50	48,75	51,25	21,75	27	16	22	9,5	17	8,5	16
55	53,5	56,5	26,75	32	21	27	14,5	22	13,5	21
60	58,5	61,5	31,75	37	26	32	19,5	27	18,5	26	12	21
65	63,5	66,5	36,75	42	31	37	24,5	32	23,5	31	17	26
70	68,5	71,5	41,75	47	36	42	29,5	37	28,5	36	22	31	20	29
75	73,5	76,5	46,75	52	41	47	34,5	42	33,5	41	27	36	25	34	20,5	31
80	78,5	81,5	51,75	57	46	52	39,5	47	38,5	46	32	41	30	39	25,5	36
85	83,25	86,75	56,75	62	51	57	44,5	52	43,5	51	37	46	35	44	30,5	41	21	33
90	88,25	91,75	61,75	67	56	62	49,5	57	48,5	56	42	51	40	49	35,5	46	26	38
95	93,25	96,75	66,75	72	61	67	54,5	62	53,5	61	47	56	45	54	40,5	51	31	43
100	98,25	101,75			66	72	59,5	67	58,5	66	52	61	50	59	45,5	56	36	48
105	103,25	106,75			71	77	64,5	72	63,5	71	57	66	55	64	50,5	61	41	53
110	108,25	111,75			76	82	69,5	77	68,5	76	62	71	60	69	55,5	66	46	58
115	113,25	116,75			81	87	74,5	82	73,5	81	67	76	65	74	60,5	71	51	63
120	118,25	121,75			86	92	79,5	87	78,5	86	72	81	70	79	65,5	76	56	68
125	123	127			91	97	84,5	92	83,5	91	77	86	75	84	70,5	81	61	73
130	128	132			96	102	89,5	97	88,5	96	82	91	80	89	75,5	86	66	78
135	133	137					94,5	102	93,5	101	87	96	85	94	80,5	91	71	83
140	138	142					99,5	107	98,5	106	92	101	90	99	85,5	96	76	88
145	143	147					104,5	112	103,5	111	97	106	95	104	90,5	101	81	93
150	148	152					109,5	117	108,5	116	102	111	100	109	95,5	106	86	98
155	153	159					114,5	122	113,5	121	107	116	105	114	100,5	111	91	103
160	158	164							118,5	126	112	121	110	119	105,5	116	96	108
165	163	169							123,5	131	117	126	115	124	110,5	121	101	113
170	168	174									122	131	120	129	115,5	126	106	118
175	173	179									127	136	125	134	120,5	131	111	123
180	178	184									132	141	130	139	125,5	136	116	128
185	182,7	189,6									137	146	135	144	130,5	141	121	133
190	187,7	194,6									142	151	140	149	135,5	146	126	138
195	192,7	199,6									147	156	145	154	140,5	151	131	143
200	197,7	204,6											150	159	147,5	156	136	148

LỚP PHỦ BỀ MẶT

Bulong DIN EN 14399-3 được sử dụng trên nhiều lĩnh vực nên rất đa dạng về cách áp dụng lớp phủ bề mặt như: Geomet, Dacromet, Oxi đen, Teflon, mạ kẽm nhúng nóng, mạ kẽm điện phân, Xylan, các loại khác theo yêu cầu.

ĐÓNG DẤU (MARKING)

Phần đầu của sản phẩm được đóng dấu cấp bền 8.8 và kí tự HR. “H” ở đây là viết tắt của cường độ cao, tương ứng với các yêu cầu đối với cấp độ bền 8.8 và “R” cho “tải trước”, tức là khả năng đưa kết nối đến một lực tải trước xác định bằng các phương pháp tiêu chuẩn.

Bulong Tiêu Chuẩn EN 14399 - 3

LỚP PHỦ BỀ MẶT

ĐÓNG DẤU (MARKING)
