| Grade | Mô tả |
| 4 | Đai ốc thép carbon có độ bền kéo thấp, thích hợp cho các ứng dụng đa năng. |

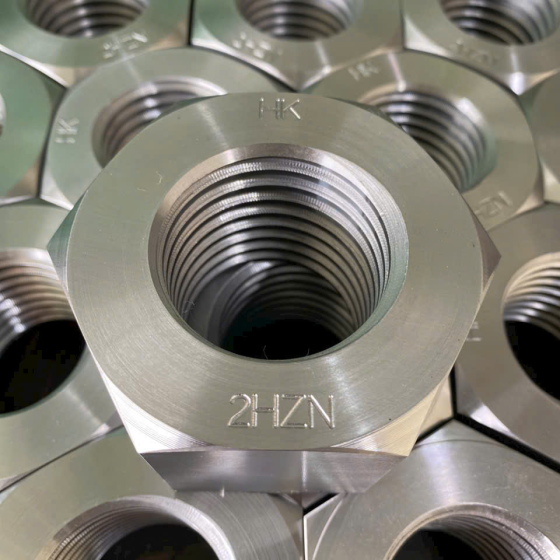

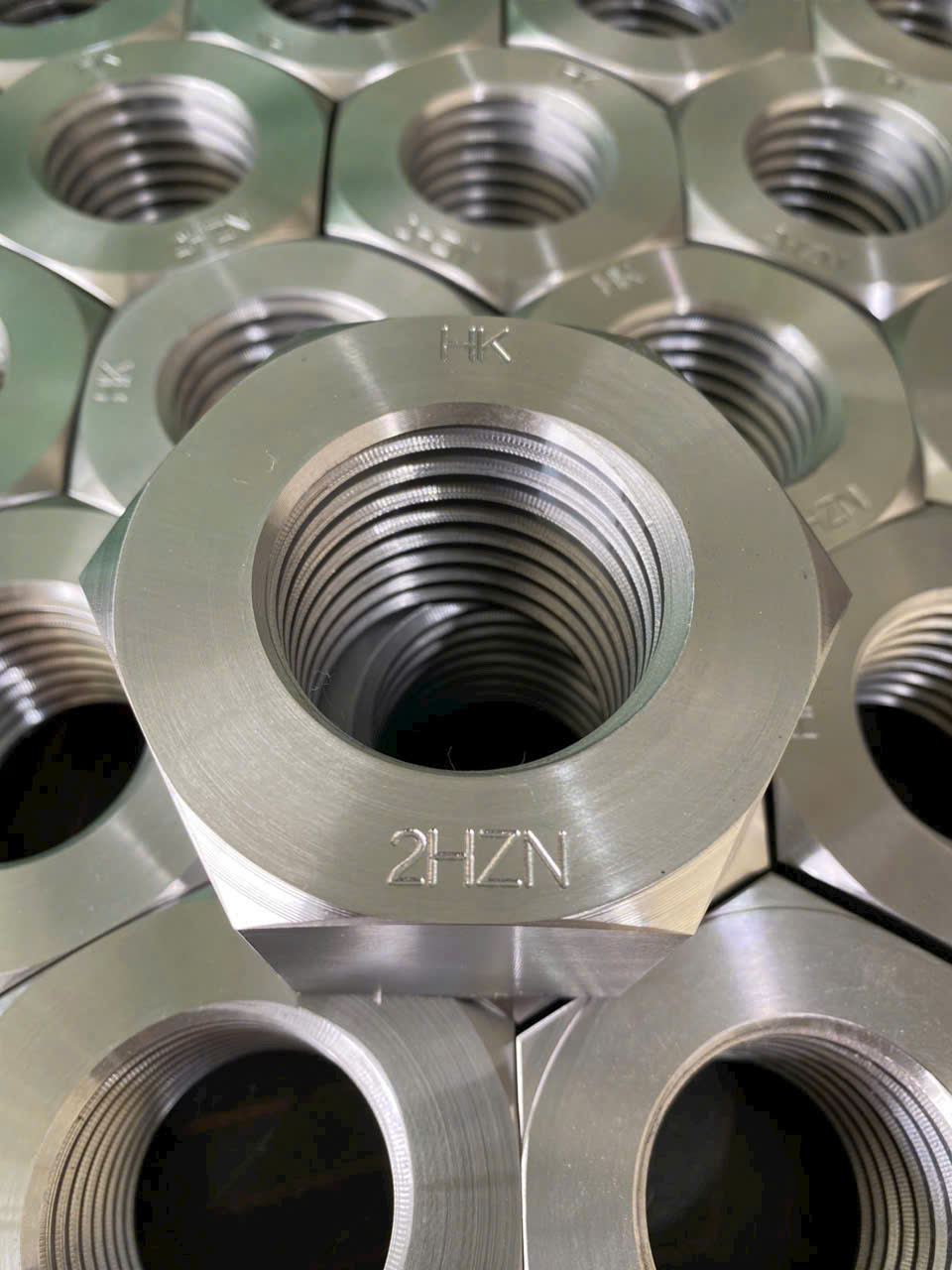

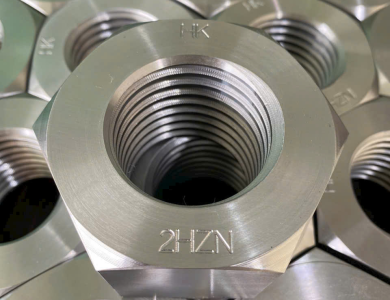

| 2H | Đai ốc bằng thép cacbon tôi và tôi luyện có độ bền kéo cao, chủ yếu được sử dụng cho dịch vụ áp suất cao và nhiệt độ cao. |
| 7 / 7M / 7L | Đai ốc bằng thép hợp kim, được tôi và tôi luyện, để sử dụng trong các dịch vụ ở nhiệt độ cao và áp suất cao. |
| 8 / 8M | Đai ốc inox chịu được môi trường nhiệt độ cao, áp suất cao và ăn mòn. |

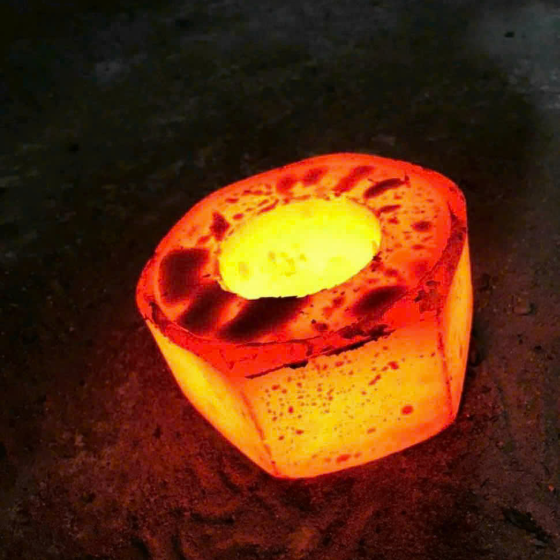

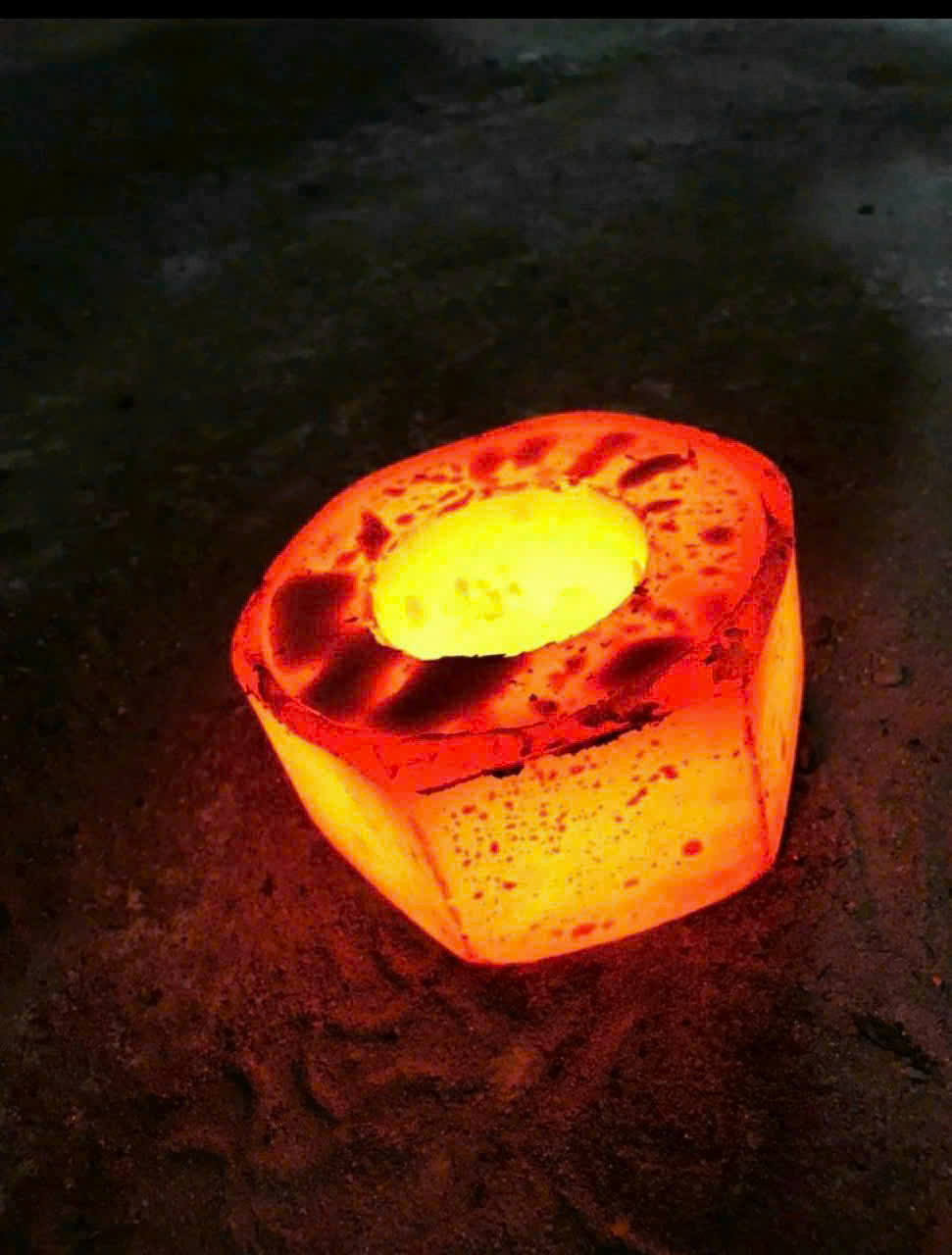

| 16 | Đai ốc thép crom-molypden-vanadi được rèn và tôi luyện, có độ bền cứng cao. |
KÍCH THƯỚC:
| Nominal | Basic Major Diameter of Thread | Width Across | Width Across | Thickness, H | Maximum Runout of Bearing Surface to Thread | |||||
| Size | Flats, F | Corners, G | ||||||||
| Basic | Min. | Max. | Min. | Max. | Basic | Min. | Max. | Axis, FIM | ||
| 1/4" | 0.2500 | 1/2" | 0.488 | 0.500 | 0.556 | 0.577 | 15/64 | 0.218 | 0.250 | 0.017 |
| 5/16" | 0.3125 | 9/16" | 0.546 | 0.562 | 0.622 | 0.650 | 19/64 | 0.280 | 0.314 | 0.020 |
| 3/8" | 0.3750 | 11/16" | 0.669 | 0.688 | 0.763 | 0.794 | 23/64 | 0.341 | 0.377 | 0.021 |
| 7/16" | 0.4375 | 3/4" | 0.728 | 0.750 | 0.830 | 0.866 | 27/64 | 0.403 | 0.441 | 0.022 |
| 1/2" | 0.5000 | 7/8" | 0.850 | 0.875 | 0.969 | 1.010 | 31/64 | 0.464 | 0.504 | 0.023 |
| 9/16" | 0.5625 | 15/16" | 0.909 | 0.938 | 1.037 | 1.083 | 35/64 | 0.526 | 0.568 | 0.024 |
| 5/8" | 0.6250 | 1 1/16" | 1.031 | 1.062 | 1.175 | 1.227 | 39/64 | 0.587 | 0.631 | 0.025 |
| 3/4" | 0.7500 | 1 1/4" | 1.212 | 1.250 | 1.382 | 1.443 | 47/64 | 0.710 | 0.758 | 0.027 |
| 7/8" | 0.8750 | 1 7/16" | 1.394 | 1.438 | 1.589 | 1.660 | 55/64 | 0.833 | 0.885 | 0.029 |
| 1" | 10.000 | 1 5/8" | 1.575 | 1.625 | 1.796 | 1.876 | 63/64 | 0.956 | 1.012 | 0.031 |
| 1 1/8" | 11.250 | 1 13/16" | 1.756 | 1.812 | 2.002 | 2.093 | 1 7/64 | 1.079 | 1.139 | 0.033 |
| 1 1/4" | 12.500 | 2" | 1.938 | 2.000 | 2.209 | 2.309 | 1 7/32 | 1.187 | 1.251 | 0.035 |
| 1 3/8" | 13.750 | 2 3/16" | 2.119 | 2.188 | 2.416 | 2.526 | 1 11/32 | 1.310 | 1.378 | 0.038 |
| 1 1/2" | 15.000 | 2 3/8" | 2.300 | 2.375 | 2.622 | 2.742 | 1 15/32 | 1.433 | 1.505 | 0.041 |
| 1 3/4" | 17.500 | 2 3/4" | 2.662 | 2.750 | 3.035 | 3.175 | 1 23/32 | 1.679 | 1.759 | 0.048 |
| 2" | 20.000 | 3 1/8" | 3.025 | 3.125 | 3.449 | 3.607 | 1 31/32 | 1.925 | 2.013 | 0.055 |
| 2 1/4" | 22.500 | 3 1/2" | 3.388 | 3.500 | 3.862 | 4.041 | 2 13/64 | 2.155 | 2.251 | 0.061 |
| 2 1/2" | 25.000 | 3 7/8" | 3.750 | 3.875 | 4.275 | 4.474 | 2 29/64 | 2.401 | 2.505 | 0.068 |
| 2 3/4" | 27.500 | 4 1/4" | 4.112 | 4.250 | 4.688 | 4.907 | 2 45/64 | 2.647 | 2.759 | 0.074 |
| 3" | 30.000 | 4 5/8" | 4.475 | 4.625 | 5.102 | 5.340 | 2 61/64 | 2.893 | 3.013 | 0.081 |
| 3 1/4" | 32.500 | 5" | 4.838 | 5.000 | 5.515 | 5.774 | 3 3/16 | 3.124 | 3.252 | 0.087 |
| 3 1/2" | 35.000 | 5 3/8" | 5.200 | 5.375 | 5.928 | 6.207 | 3 7/16 | 3.370 | 3.506 | 0.094 |
| 3 3/4" | 37.500 | 5 3/4" | 5.562 | 5.750 | 6.341 | 6.640 | 3 11/16 | 3.616 | 3.760 | 0.100 |
| 4" | 4.000 | 6 1/8" | 5.925 | 6.125 | 6.755 | 7.073 | 3 15/16 | 3.862 | 4.014 | 0.107 |
HÓA HỌC:
| Grade | Carbon | Manganese | Phosphorus | Sulfur | Silicon | Chromium | Nickel | Molybdenum |
| 2H | 0.40 min | 1.00 | 0.040 | 0.050 | 0.40 | – | – | – |
| 7, 7M , 7L | 0.38 – 0.48 | 0.75 – 1.00 | 0.035 | 0.04 | 0.15 – 0.35 | 0.8 – 1.1 | – | 0.15 – 0.25 |
| 8 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 – 20.0 | 8.0 – 11.0 | – |
| 8M | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 – 18.0 | 10.0 – 14.0 | 2.00 – 3.00 |
| 16 | 0.36 – 0.47 | 0.45 – 0.70 | 0.035 | 0.040 | 0.15 – 0.35 | 0.80 – 1.15 | – | 0.5 – 0.65 |
CƠ TÍNH:
| Grade and Type | Brinell Hardness | Rockwell Hardness | Brinell Hardness, min | Rockwell Hardness B Scale, min | |
| C Scale | B Scale | ||||
| 2H to 1-1/2 in. or M36, incl | 248 to 327 | 24 to 35 | – | 179 | 89 |
| 2H over 1-1/2 in. or M36 | 212 to 327 | 35 max | 95 min | 147 | 79 |
| 7, 16 | 248 to 327 | 24 to 35 | – | 201 | 94 |
| 8, 8M | 126 to 300 | 32 max | 60 min | – | – |
Lớp mạ:
Đai ốc tiêu chuẩn A194 có sẵn ở nhiều dạng hoàn thiện và lớp mạ khác nhau, bao gồm:
-
- Lớp hoàn thiện trơn: Không có lớp phủ bổ sung, thích hợp cho các ứng dụng đa năng.
- Mạ kẽm điện phân: Lớp mạ kẽm mạ điện giúp tăng khả năng chống ăn mòn.
- Mạ kẽm nhúng nóng: Đai ốc mạ kẽm nhúng nóng trải qua một lớp kẽm bổ sung để tăng cường khả năng chống ăn mòn, đặc biệt là trong các ứng dụng ngoài trời.
- Mạ cadmium: Mạ cadmium mang lại khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt.

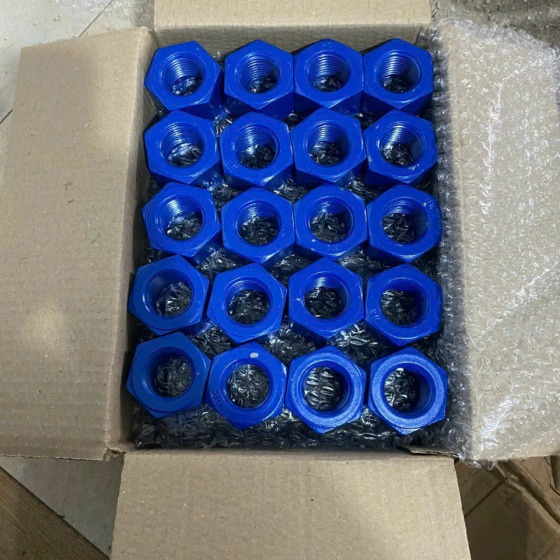

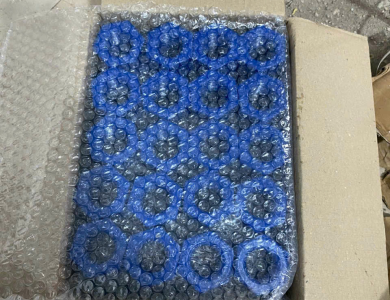

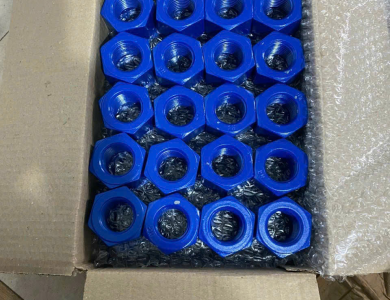

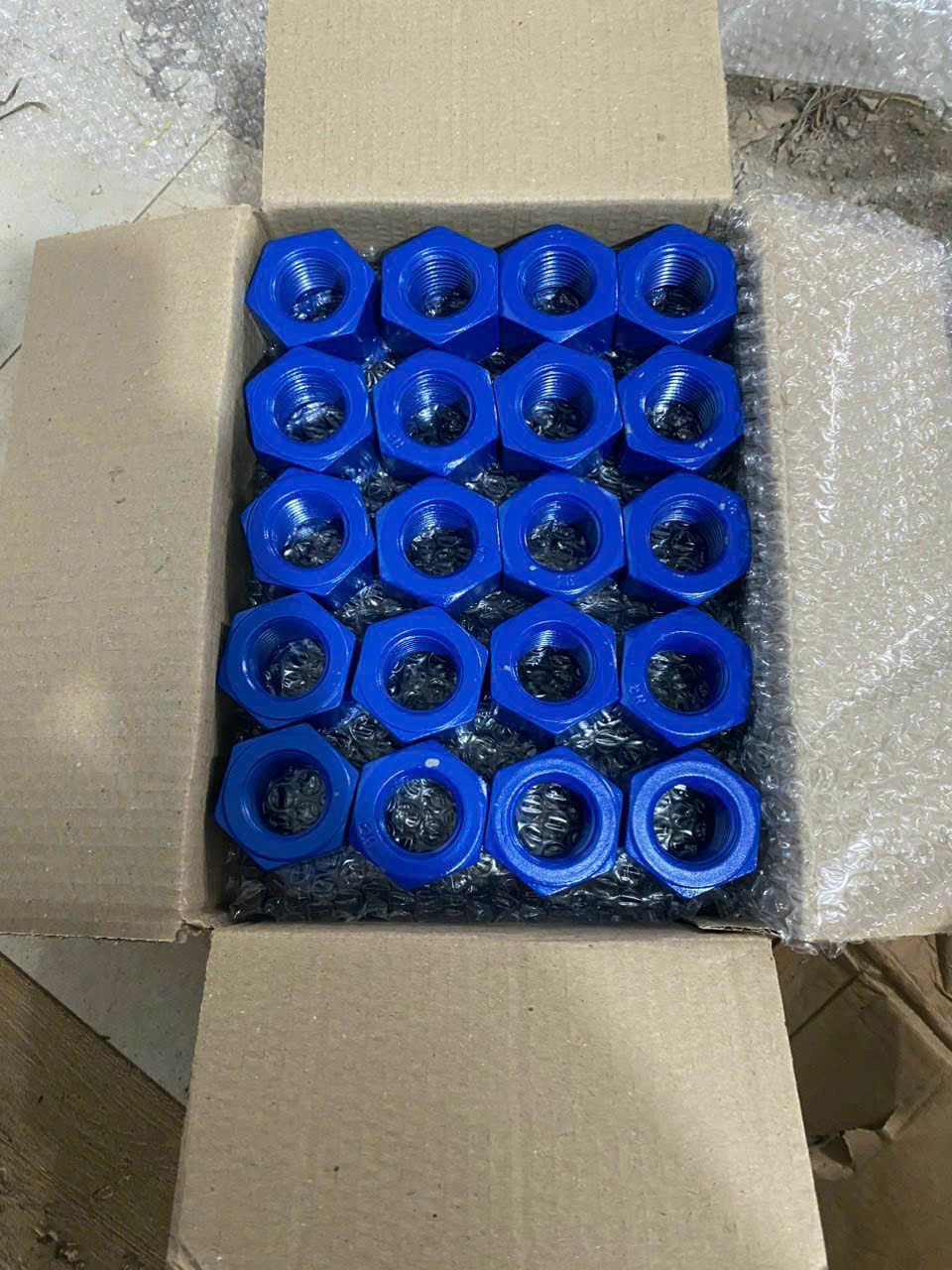

- Mạ PTFE: lớp mạ này giúp bảo vệ khỏi sự ăn mòn, đây là một vấn đề phổ biến trong các ứng dụng nhiệt độ cao và áp suất cao. Lớp mạ cũng cung cấp tính dẫn điện, điều này rất quan trọng đối với các ứng dụng điện.
